Einbauprodukte

Für den Einbau von Dachfenstern benötigt man spezielle Fähigkeiten und Erfahrung, aber auch die richtigen Werkzeuge und Materialien. Der VELUX Einbauvorgang wurde so konzipiert und optimiert, dass er Ihre Arbeit erleichtert. Somit können Sie die bestmöglichen Ergebnisse erzielen.

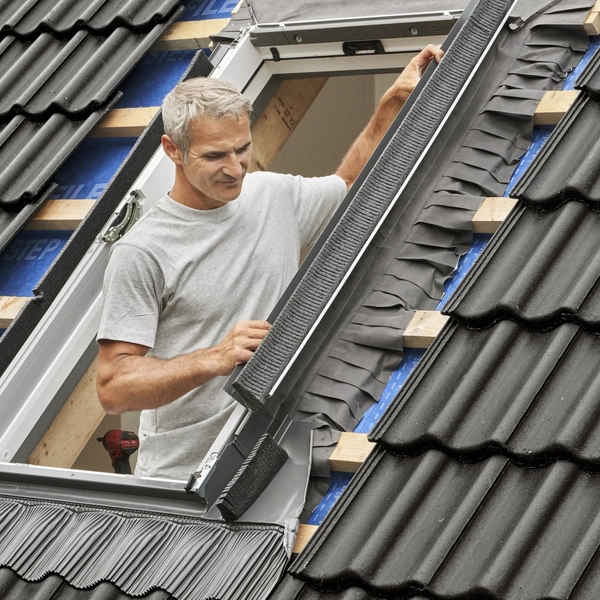

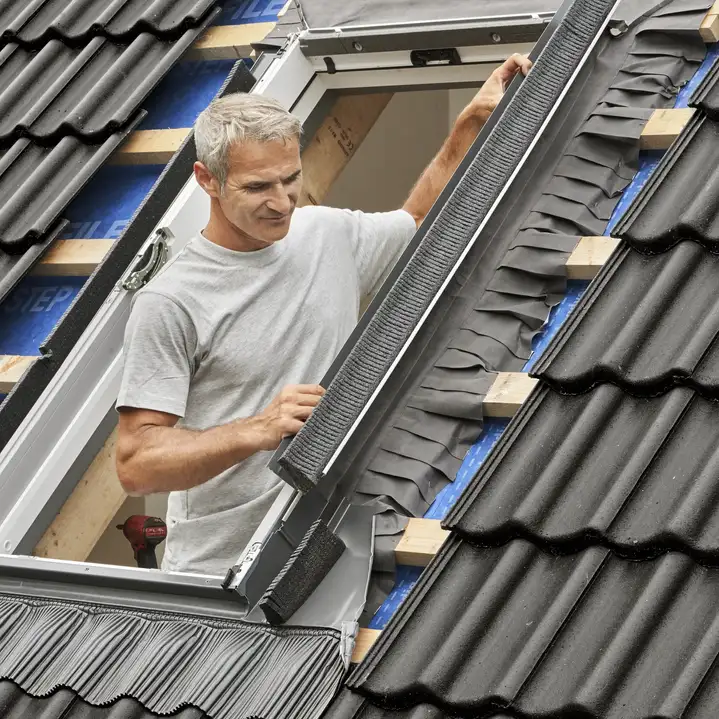

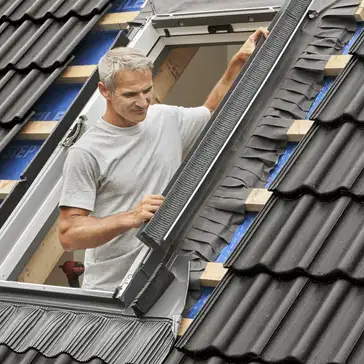

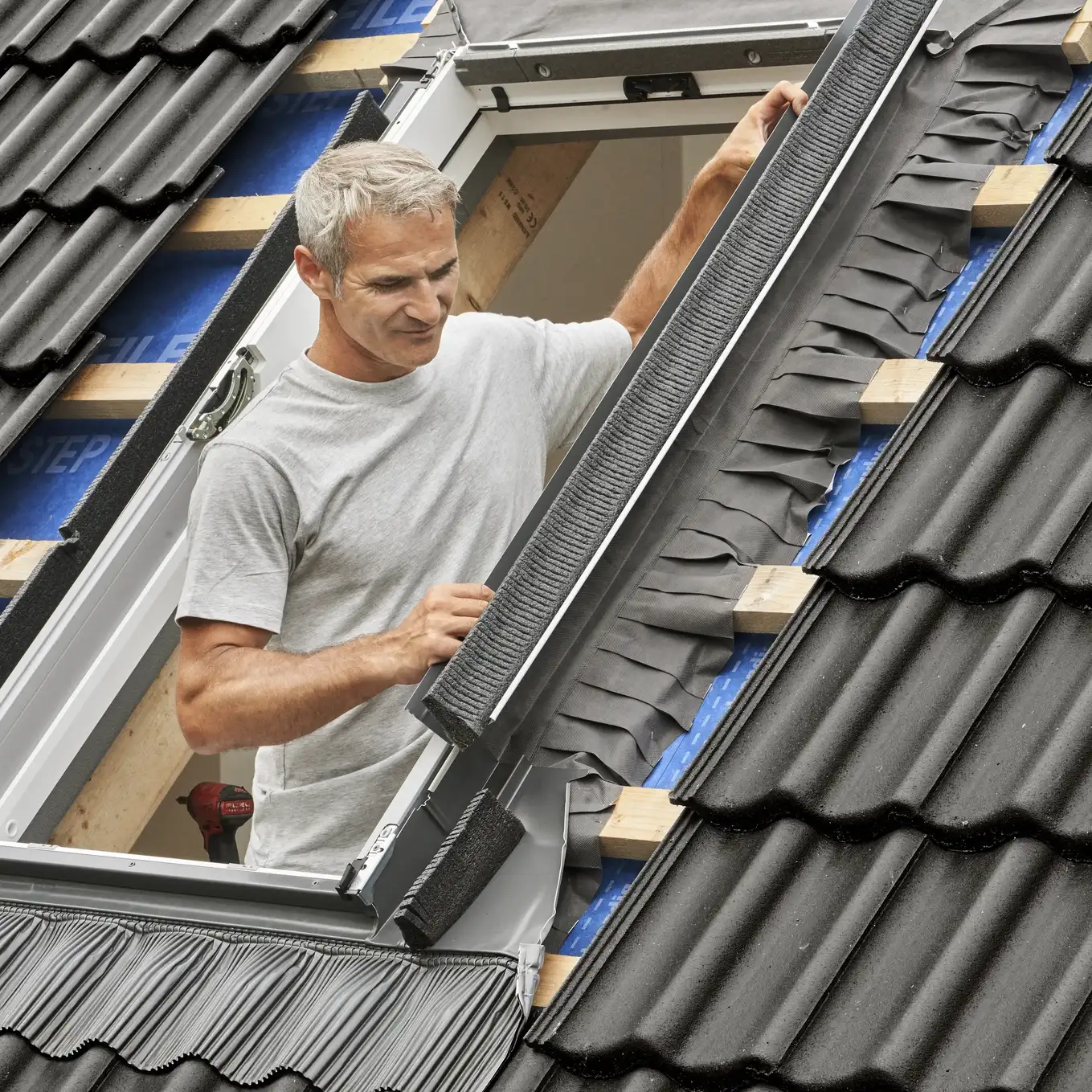

Worker installing VELUX roof window on a tiled roof.

Das VELUX Einbauprodukte-System

Eindeckrahmen
Sie sind genau auf die Fensterabmessungen abgestimmt und lassen sich perfekt in Ihre Bedachungsmaterialien einbinden. Die Anschlussschürze und das Dämm- und Anschluss-Set sind im Lieferumfang des Eindeckrahmenpakets Variante 2000 enthalten.
Anschlussschürze (BFX)
Diese dient als zuverlässige Abdichtung zwischen Dachfenster und Unterdach. Die verstellbare Regenrinne leitet das von oben herabfliessende Wasser vom Dachfenster weg.
Dämm- u. Montagerahmen (BDX)
Das Dämm- und Anschluss-Set mit flexiblem Schaum sorgt für einen festen und sicheren Sitz auf der Dachkonstruktion.
Dampfsperrschürze (BBX)
Sie sorgt für einen luft- und dampfdichten Anschluss an die dachseitige Luftdichtigkeitsschicht und Dampfsperre (inkl. Klebeband). Auf die Fenstergröße abgestimmter Folienkranz mit verschweissten Ecken und Klemmprofilen.
Innenfutter (LSB/LSC/LSD)
Die vorgefertigten Verkleidungen sorgen für einen einfachen und luftdichten Anschluss. Die Dampfsperrschürze ist im Lieferumfang enthalten.

VELUX Eindeckrahmen

Die VELUX Eindeckrahmen gewährleisten einen regensicheren Anschluss zwischen den VELUX Dachfenstern und der Dachdeckung und sorgen für eine harmonische Integration in die Dachebene.

Verschiedene Einbauniveaus – für mehr Flexibilität

VELUX Dachfenster sind in zwei Einbauhöhen erhältlich: für Standardeinbau oder vertieften Einbau.

Beim vertieften Einbau (blaue Markierung am Fenster) sitzt das Dachfenster 4 cm tiefer in der Dachkonstruktion im Vergleich zum Standard-Einbau (rote Markierung am Fenster). Dadurch ragt das Fenster weniger weit über die Dachlinie hinaus, was für eine schlanke, stromlinienförmige Optik sorgt. Um die optimale Energieeffizienz zu erzielen, empfehlen wir den Einbau mit dem BDX Dämm- und Anschluss-Set und der BFX Anschlussschürze, die im Eindeckrahmenpaket Variante 2000 enthalten sind.

Standardeinbau

Eindeckrahmen für verschiedene Bedachungsmaterialien

Ziegel hoch/Welle

Typen EDW / EBW / EKW / EAW

Für flache und profilierte Eindeckmaterialien von 1,5 bis 12 cm Höhe.
Dacheindeckungsmaterial: Falzziegel, Flachdachziegel, Flachkremper, Reformpfanne, Frankfurter Pfanne, Taunuspfanne, Flachziegel, Heidelberger Pfanne, Biberschwanz-Ziegel in Kronendeckung, Klosterpfanne, Klosterziegel, Mönch und Nonne, Florentoziegel, Mistralpfanne, Toledoziegel sowie Reet, Stroh, Wellplatten 5-, 6-, 8-wellig, Berliner Welle
Dachneigungsbereich: 15°–90°
Einbauhöhe: Standard (rote Linie)

Technische Unterlagen

Flachziegel

Typen EDT / EKT

Für flache Ziegel von 1,5 bis 4 cm Höhe.
Dacheindeckungsmaterial: Koramic Wienerberger Orea 9, Monier Braas Turmalin, Braas Teviva, Braas Reviva, Creaton Domino, Nelskamp Nibra, Wienerberger Koramic Acuta, Erlus Linea, Biberschwanz Ziegel in Kronendeckung und viele weitere
Dachneigungsbereich: 20°–90°
Einbauhöhe: Standard (rote Linie)

Technische Unterlagen

Ziegel für vertieften Einbau

Typen EDJ / EKJ

Für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe.
Dacheindeckungsmaterial: Falzziegel, Flachdachziegel, Flachkremper, Reformpfanne, Frankfurter Pfanne, Flachziegel, Heidelberger Pfanne, Wellplatten 5-, 6-, 8-wellig, Berliner Welle, Biberschwanz-Ziegel in Kronen- und Doppeldeckung
Dachneigungsbereich: 20°–90°
Einbauhöhe: Vertieft (- 4 cm, blaue Linie)

Hinweis: Bei GTU/GTL zusätzlich ZZZ 228K A bestellen. Größe SK10 auf Anfrage

Technische Unterlagen

Schiefer Stehfalz

Typen EDS / EBS / EKS / EAS

Für flache Eindeckmaterialien bis 1,6 cm Höhe (2x 0,8 cm). Seitenteile durchgehend mit Stehfälzen.
Dacheindeckungsmaterial: Schiefer (z. B. deutsche und altdeutsche Deckung), Holzschindeln, Dachplatten
Dachneigungsbereich: 15°–90°
Einbauhöhe: Standard (rote Linie)

Technische Unterlagen

Schiefer Schichtstück

Typen EDL / EKL

Für flache Eindeckmaterialien bis 1,6 cm Höhe (2x 0,8 cm). Seitenteile als Schichtstücke ohne Stehfälze.
Dacheindeckungsmaterial: Schiefer (z. B. Rechteckschablonendoppeldeckung), Holzschindeln, Dachpappe, Dachplatten, Bitumenschindeln, Bitumenbahnen
Dachneigungsbereich: 15°–90°
Einbauhöhe: Standard (rote Linie)

Technische Unterlagen

Schiefer Schichtstück für vertieften Einbau

Typen EDN / EKN

Für flache Eindeckmaterialien bis 1,6 cm Höhe (2x 0,8 cm).
Dacheindeckungsmaterial: Schiefer (z. B. Rechteckschablonendoppeldeckung), Holzschindeln, Dachpappe, Dachplatten, Bitumenschindeln, Bitumenbahnen
Dachneigungsbereich: 20°–90°
Einbauhöhe: Vertieft (- 4 cm, blaue Linie)

Hinweis: Bei GTU/GTL zusätzlich ZZZ 228K A bestellen. Größe SK10 auf Anfrage

Technische Unterlagen

Biberschwanz Doppeldeckung

Typen EDB / EKB

Für flache Eindeckmaterialien bis 3,8 cm Höhe (2x 1,9 cm). Seitenteile als Schichtstücke ohne Stehfälze.
Dacheindeckungsmaterial: Biberschwanz-Ziegel in Doppeldeckung
Dachneigungsbereich: 25°–90°
Einbauhöhe: Standard (rote Linie)

Hinweis: Für den Einbau der Fenster in Dächer in Kronendeckung den Eindeckrahmen EDW verwenden

Technische Unterlagen

Metall Stehfalz

Typen EDE / EKE

Für den Einbau der VELUX Fenster in Metall-Stehfalzdächer. Die Seitenteile sind 24 cm breit und außen nicht gekantet.
Dachneigungsbereich: 15°–90°
Einbauhöhe: Standard (rote Linie)
Hinweis: Dieser Eindeckrahmen entspricht den optischen Ansprüchen eines Metall-Stehfalzdaches und ermöglicht den schnellen und unkomplizierten Einbau der Fenster ohne Lötarbeiten. Für Titanzink- und Kupfer-Dächer liefern wir auch die Fenster mit der passenden Außenabdeckung.

Technische Unterlagen

Stehfalz Klicksystem

Typen EDQ / EKQ

Für den Einbau der VELUX Fenster in Metall-Stehfalzdächer mit Klicksystem. Die Falzhöhe muss zwischen 2,5 cm und 3,5 cm betragen.
Dacheindeckungsmaterial: z. B.: DS Staalprofil Nordic Klickfalz, LIndab Klick-Dach, Metallcon Stehfalz Click
Dachneigungsbereich: 15°–90°
Einbauhöhe: Standard (rote Linie)

Technische Unterlagen

Eindeckrahmenpakete

Unsere beiden Eindeckrahmen-Sets enthalten alles, was Sie für ein optimales Einbauergebnis benötigen. Beide Eindeckrahmenpakete wurden sorgfältig entwickelt, um jeden Schritt des Einbauprozesses so einfach wie möglich zu gestalten.

So erleichtern beispielsweise die Magnetschrauben die Montage und die Anschlussschürze BFX lässt sich einfach ausrollen. Auch die Entsorgung ist einfach, denn die Verpackung enthält kein Plastik mehr. Sie können sie einfach als Kartonabfall entsorgen.

Components of a VELUX roof window, including frame and flashing.

Eindeckrahmenpaket inkl. BDX + BFX (2000 Variante)

Das optimale Eindeckrahmenset, um auch die fachgerechte Wärmedämmung zwischen Fenster und Dach einfach herstellen zu können.

Inklusive Dämm- und Anschluss-Set BDX
Inklusive Anschlussschürze BFX mit Wasserableitrinne

VELUX roof window frame, durable and weather-resistant design.

Eindeckrahmenpaket inkl. BFX (1000 Variante)

Ein einfach zu installierendes Eindeckrahmenset für den regensicheren Dachanschluss.

Inklusive Anschlussschürze BFX mit Wasserableitrinne

Kombination von Dachfenstern

Nebeneinander: lichter Blendrahmen-Abstand "a“.

Die Kombi-Eindeckrahmen mit flexibler Rinne bieten alle Komponenten, die Sie für den unkomplizierten und passgenauen Einbau von Lichtlösungen brauchen. Die innovative und patentierte flexible Rinne macht dabei den Einbau noch einfacher. Die Mittelrinne kann bei Kombinationen nebeneinander flexibel zwischen 10–16 cm eingestellt werden, sodass sie immer zum Fensterabstand vor Ort passt. Sie können den Eindeckrahmen also ganz entspannt bestellen, ohne dass vorher genaue Abmessungen vor Ort notwendig sind.

Übereinander: lichter Blendrahmen-Abstand "b"

Für alle Elemente, bei denen in den Zeichnungen "b" angegeben ist, muss bei der Bestellung der lichte Blendrahmen- Abstand zum darunterliegenden Dachfenster angegeben werden, wahlweise E (10 cm) für Dachfenster ohne Rollladen oder Solar-/Elektro-Hitzeschutz-Markise, J (25 cm) für Dachfenster mit Rollladen oder Solar-/Elektro-Hitzeschutz-Markise. Bitte ergänzen Sie den entsprechenden Buchstaben an der letzten Stelle der Artikelnummern.

Erfahren Sie mehr über unsere flexible Mittelrinne

Integration von VELUX Dachfenstern in Photovoltaik-Systeme

VELUX Dachfenster lassen sich in der Regel mit allen gängigen Aufdach-Photovoltaik-(PV)-Systemen kombinieren.

Sofern Indach-PV-Module neben dem VELUX Fenster im Dach integriert werden sollen, bietet VELUX spezielle Eindeckrahmen, welche eine geprüfte Wetter und Regenbeständigkeit aufweisen.

In der Regel können VELUX Dachfenster auch wie gewohnt mit VELUX Rollläden ausgestattet werden.

Erfahren Sie mehr zur PV-Integration

Open VELUX roof window surrounded by solar panels on a pitched roof.

Eindeckrahmen ODL/OKL: kompatibel mit GSE/Creaton, Viridian, Homij und Ennogie

Dämm- und Anschluss-Set und Anschlussschürze

Das Dämm- und Anschluss-Set BDX sorgt für eine fachgerechte Herstellung der Dämmung zwischen Fenster und Dach. Der Dämmrahmen isoliert den Dachfensterrahmen und reduziert so den Wärmeverlust und vermeidet Wärmebrücken. Die Kombination aus hartem und flexiblem Schaumstoff gewährleistet eine dichte, energieeffiziente Montage an der Dachkonstruktion. Der flexible Dämmrahmen lässt sich für eine schnelle Installation komprimieren.

Die Anschlussschürze BFX sorgt für einen perfekten Sitz und einen regensicheren Anschluss an unterschiedliche Ausführungen eines Unterdaches. Sie ist einfach zu montieren: einfach auf das Dachfenster legen und ausklappen. Im Lieferumfang der Schürze ist eine verstellbare und selbsttragende Wasserableitrinne enthalten. Diese leitet das Wasser vom Kopf des Dachfensters weg, wenn es oberhalb zu einer Undichtigkeit kommt.

Technische Unterlagen

Dämm- und Anschluss-Set BDX

Luft- und dampfdichter Einbau

Die Dampfsperrschürze BBX ermöglicht einen luft- und dampfichten Anschluss an die dachseitige Luftdichtigkeitsschicht und Dampfsperre, um Kondensatbildung in der Dachkonstruktion vorzubeugen.

Durch den auf die Fenstergröße abgestimmten Folienkranz mit verschweissten Ecken und Klemmprofilen ist eine einfache Montage in der Fensternut und ein perfekter Sitz gewährleistet.

Technische Unterlagen

Innenfutter

Sie suchen nach einer gebrauchsfertigen Lösung, um dem Innenbereich den letzten Schliff zu verpassen? Die VELUX Innenfutter lassen sich ganz einfach einbauen und erfordern keinen zusätzlichen Anstrich. Die VELUX Innenfutter bestehen aus strapazierfähigem PVC, sind wasserfest und wartungsfrei und passen perfekt in VELUX Dachfenster.

Das einzigartige Design lässt Platz für zusätzliches Dämmmaterial, um Wärmebrücken zu vermeiden.

VELUX Innenfutter werden mit der VELUX BBX Dampfsperrschürze ausgeliefert.

Technische Unterlagen
