Größenübersichten

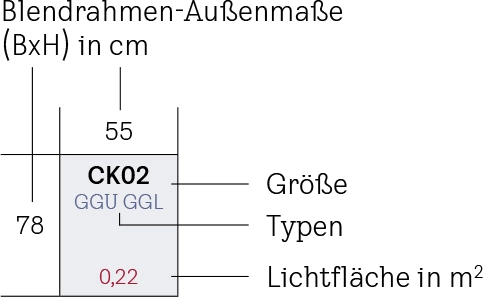

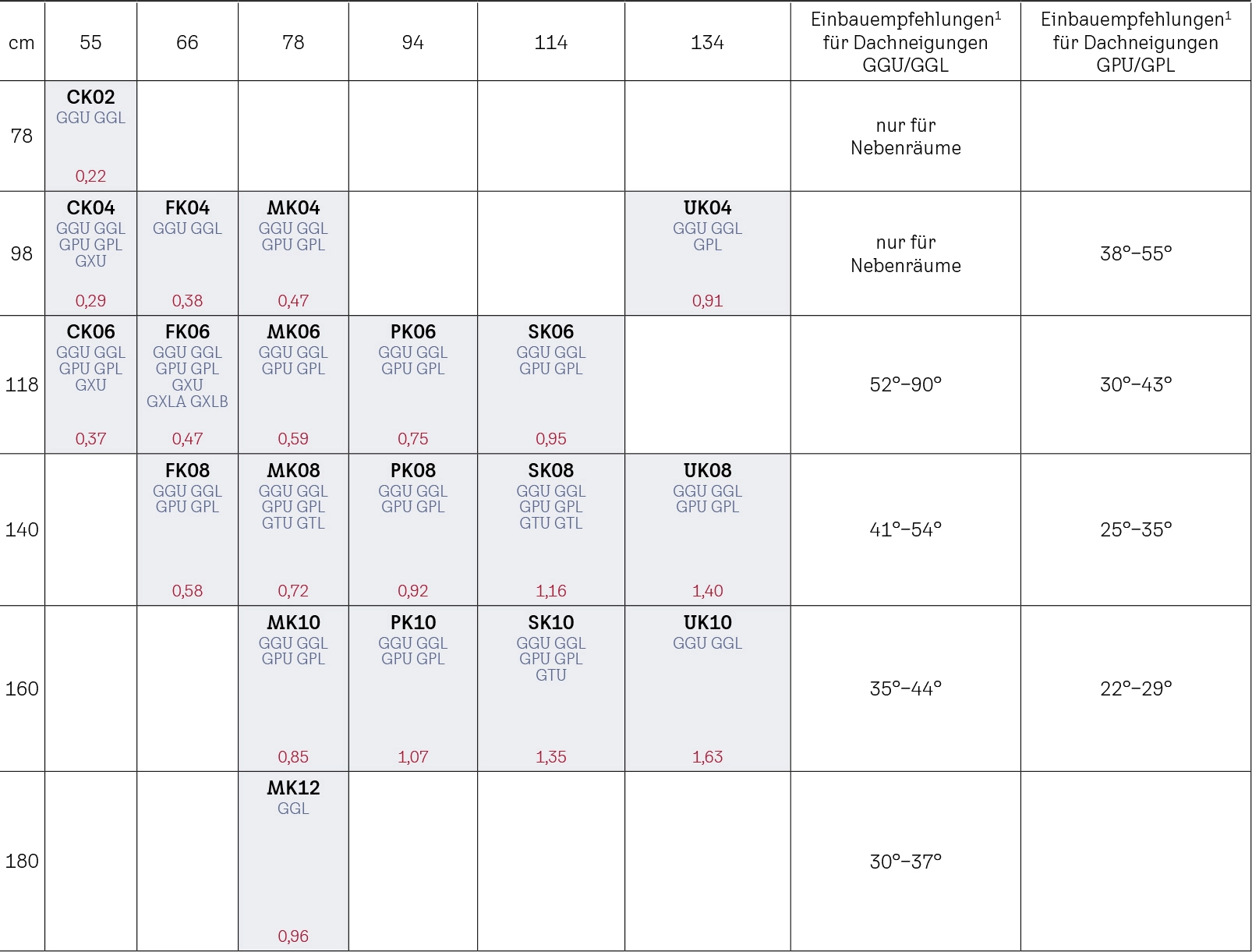

Größenraster für VELUX Dachfenster

Schwingfenster: GGU (Kunststoff) und GGL (Holz)
Klapp-Schwingfenster: GPU (Kunststoff) und GPL (Holz)
Ausstiegsfenster mit Klapp-Schwingfunktion: GTU (Kunststoff) und GTL (Holz)
Ausstiegsfenster mit Türfunktion: GXU (Kunststoff), GXLA (Holz) und GXLB (Holz)

¹ Wenn Sie die Fensterlänge entsprechend den angegebenen Dachneigungen wählen und die Fenster mit einer Oberkante von 200 cm einbauen, ergibt sich die von VELUX empfohlene Fensterunterkante von ca. 90 cm (GGU/GGL) bzw. 120 cm (GPU/GPL) mit einer Abweichung von ± 10 cm.

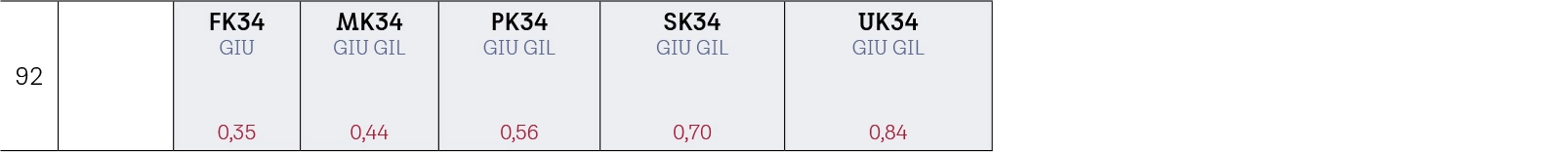

Größenraster für VELUX Zusatzelemente nach unten in der Dachschräge

GIU (Kunststoff) und GIL (Holz)

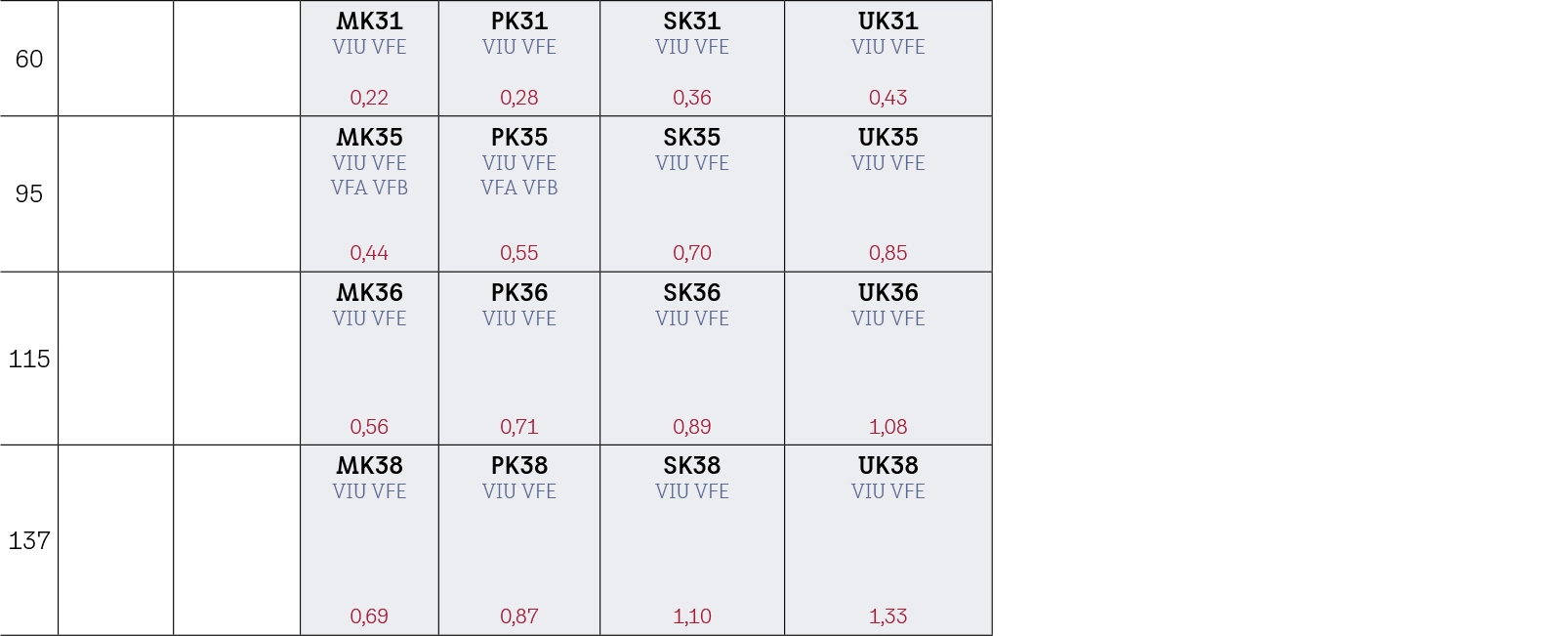

Größenraster für VELUX Zusatzelemente zur Verlängerung nach unten mit Drempel/Kniestock

Zusatzelemente für Drempel/Kniestock: VIU (Fix, Kunststoff) und VFE (Kippfunktion, Holz)
Zusatzelemente für normale Geschosshöhe: VFA (Dreh-/Kippfunktion, Holz) und VFB (Dreh-/Kippfunktion, Holz)

Größenraster für VELUX Lichtlösung 3-IN-1

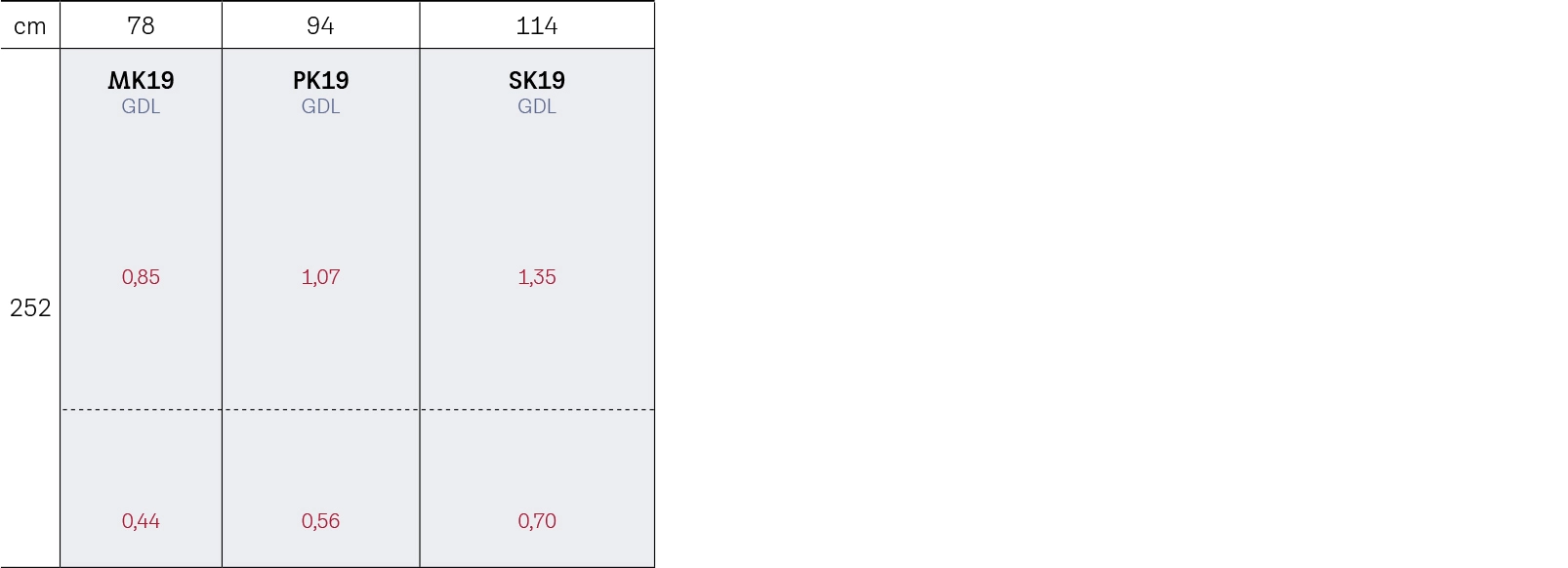

Größenraster für VELUX Lichtlösung DACHBALKON GDL

Größenraster für VELUX Lichtlösung DACHTERRASSE GEL + VEA/B/C

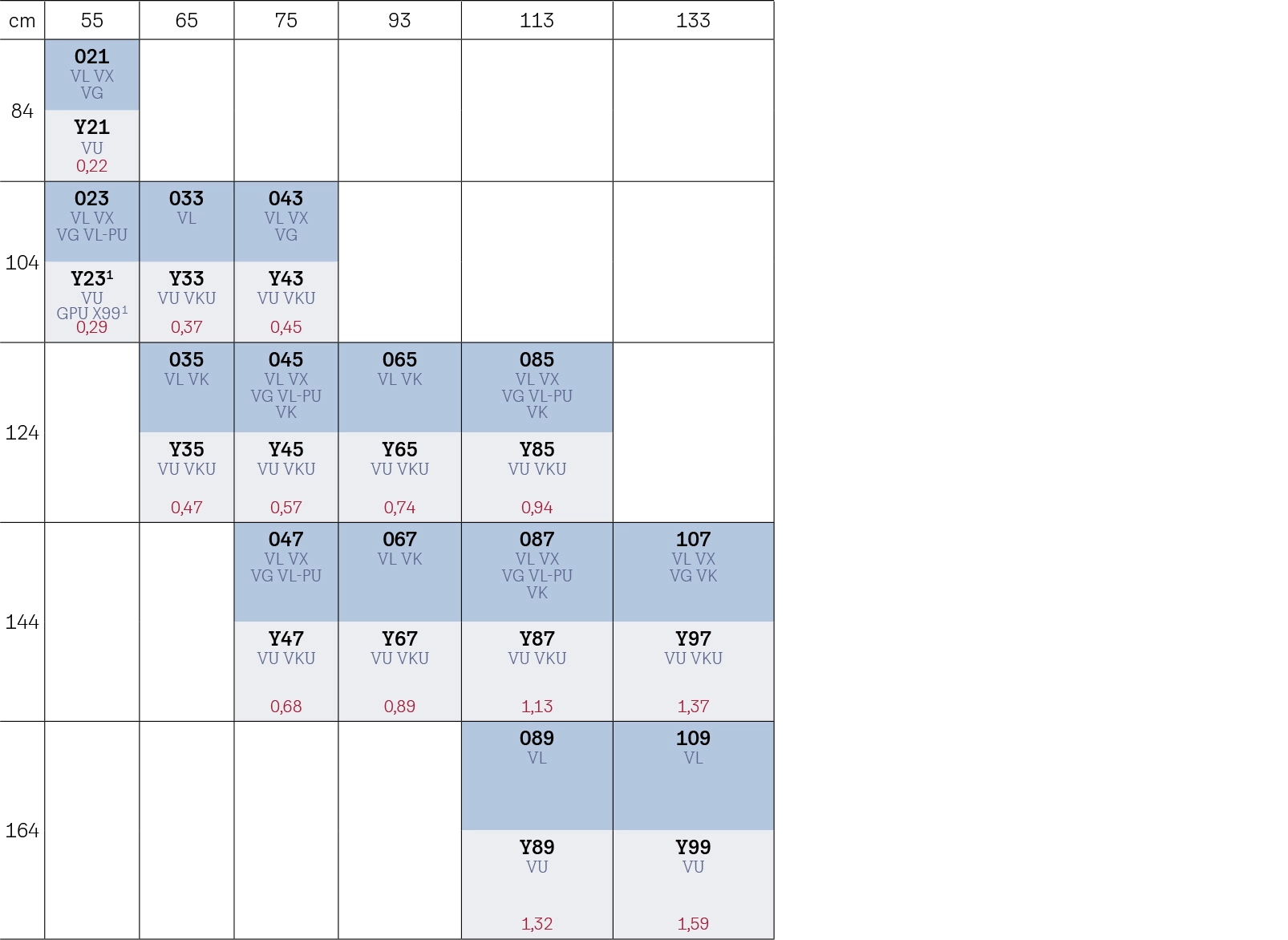

Größenraster für VELUX Austauschfenster (Austausch alter VELUX Fenster bis 1991)

Austauschfenster Schwingfunktion: VU (Kunststoff)
Austauschfenster Klapp-Schwingfunktion: VKU (Kunststoff)

Erläuterungen:
VL, VG, VX = alte Schwingfenster Holz
VL-PU = alte Schwingfenster Kunststoff − ab Typenschild Z 073726 K09 (1988)
VK = alte Klapp-Schwingfenster Holz − nicht für reine VK Klappfenster

¹ Wird für die alte Fenstergröße 023 ein Klapp-Schwingfenster benötigt, bieten wir das Klapp-Schwingfenster GPU X99 an.

Größenraster für VELUX Dachausstiege für Kalträume

Größenraster für VELUX Dachfenster für historische Gebäude

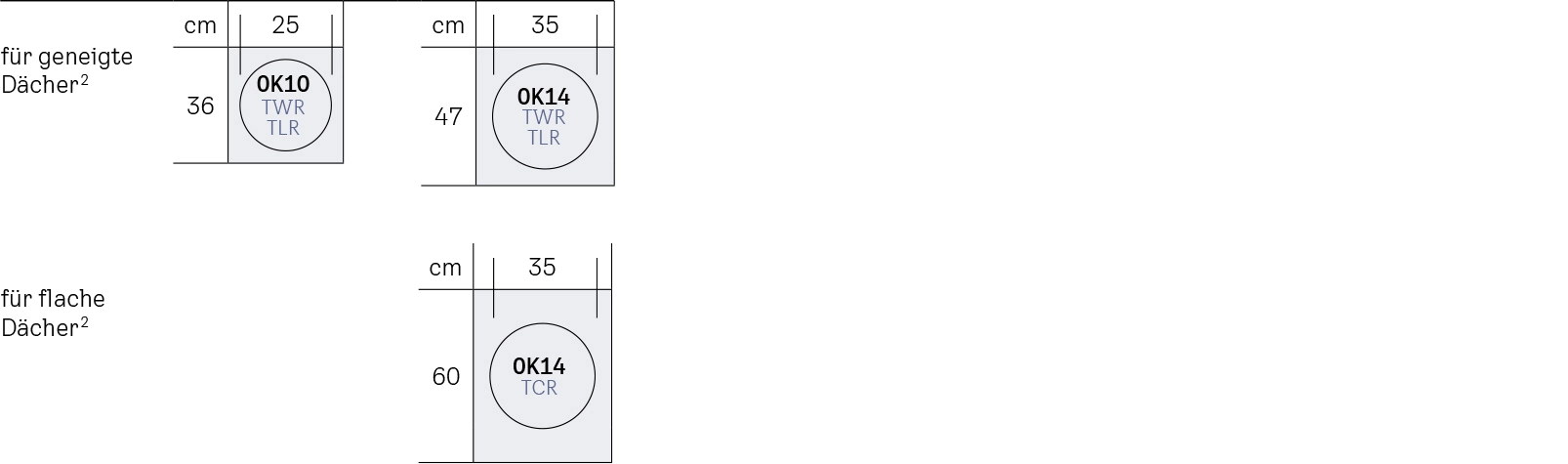

Größenraster für VELUX Tageslicht-Spots

² Erforderliche Durchmesser des Deckenausschnittes innen für Größe 0K10 = 30,5 cm; 0K14 = 41,0 cm

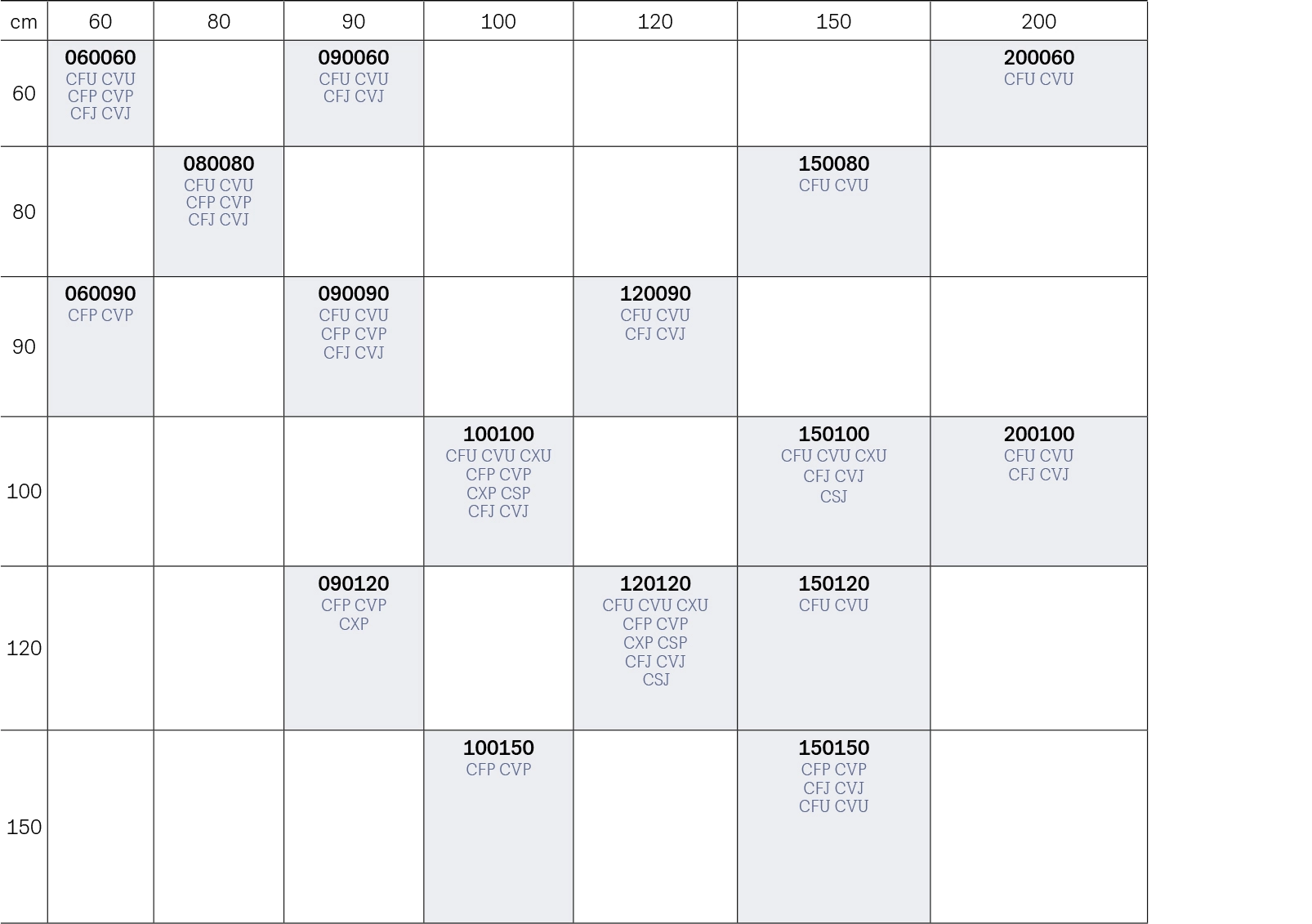

Größenraster für VELUX Flachdach-Fenster³ und Lichtkuppeln

³ Maße des Dachausschnittes. Breite und Länge für CFU / CVU = angegebenes Maß + 1 cm
